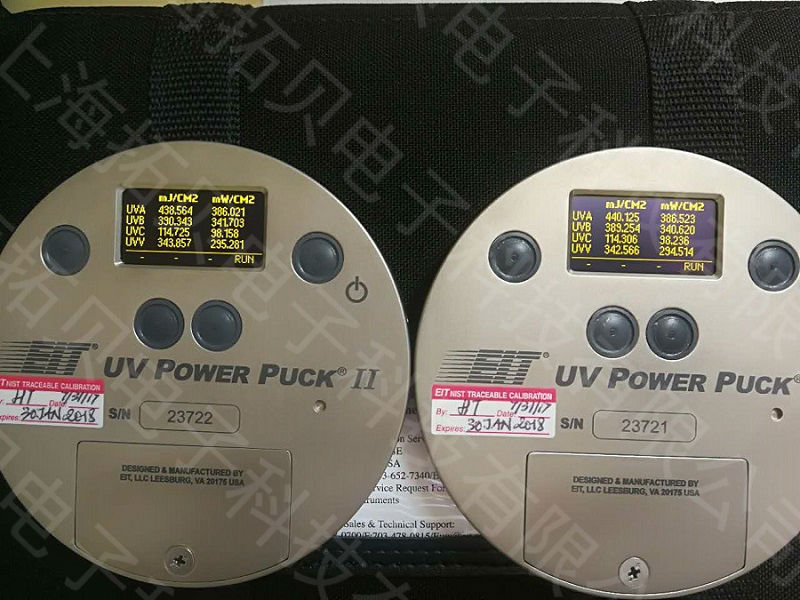

EIT UV Power PuckⅡ及 UVICURE PlusⅡ操作說明

EIT UV Power PuckⅡ可以測量 UVA（320-390nm）, UVB（280-320nm）,UVC（250-260nm）,UVV（395-445nm）;而 UVICURE PlusⅡ只能測量其中一種。

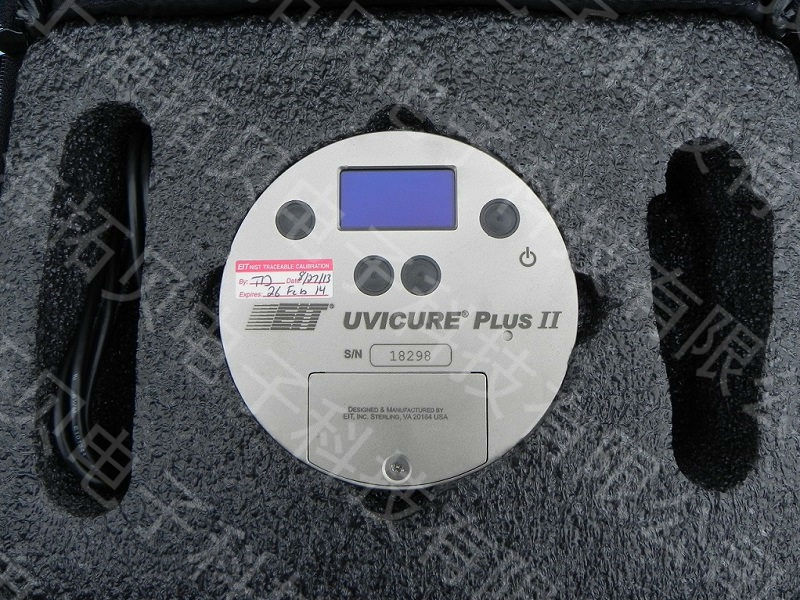

UVICURE PlusⅡ能量計是一種高質量的 UV 能量測量儀，此儀器為美國原裝進口儀器，UV 能量計是用于測量 UV 固化裝置的 UV 能量的一種儀器，測量儀的傳感器在測量儀的背面，測量時可直接顯示于能量計正面的顯示屏上。

使用方法如下：

1.開啟能量計：按下“ON/OFF”按鈕直到顯示屏亮起，并且會顯示能量計的型號，系列號，軟

件版本，校正日期，測量范圍及波長范圍。隨后進入初始狀態并且顯示關機前

的數 據。

2.關閉能量計：按下“ON/OFF”按鈕，聲音響起，當聲音停止，放開按鈕，能量計關閉。

3.進入測量模式：短按“ON/OFF”按鈕清除內存并且能量計進入測量模式。屏幕閃過能量計內

部溫度之后顯示“RUNNING”。開始讀數前要確認能量計顯示“RUNNING”。

4.測量過程： 將能量計翻轉放在傳送帶上，背部的傳感器朝著 UV 光源，當 UV 光源照射完 UV

能量計，能量依然閃爍“RUNNING”

注意：將顯示屏放在較強的 UV 光線下會損壞顯示屏。

5.退出測量模式：短按“ON/OFF”按鈕，退出測量模式，回到測量模式之前的初始狀態，并且

顯示新的測量數據。

6.參數設置模式：按下屏幕左邊按鈕 0.5 秒然后放開，進入?yún)?shù)設置模式，屏幕顯示當前的設

置狀態，初始狀態會顯示一個星號，

屏幕顯示如下（含所有的選擇模式）

SETUP

*MODE：

*TOGGLE

REFERENCE

GRAPH

SMOOTH：OFF

ON

UNITS：

*J/W

mJ/mW

uJ/uW

DISPLAYS：

LOW

*MEDIUM

HIGH

SAVE

↓

→

EXIT

選擇參數，用箭頭下面的按鈕改變向下“↓”和向右“→”，選擇所需要的參

數，首先在哪一行，就設置哪一行，按下“SAVE”按鈕保存新的參數，星號移

動到下一個設置，昂所有的選項完成后，按“EXIT”回到初始狀態。

參數說明：

TOGGLE：按下“SEL”按鈕，用戶可以在“GRAPH“模式和“REFERENCE”模式轉

換，

REFERENCE：在測量后，出現接近 UV 能量的數據，注意：在按下“SAVE”前要

確定打算把當前數據變成 REF 格式。按下“SAVE”，數據轉變成 REF 格

式，數據將保存到重新寫入的時候。當前數據和參考數據是按一定的

百分比轉換顯示。

GRAPH：用圖形描述 UV 能量值，UV 數據存儲和顯示為圖形，并且按每個 UV 燈

源照射的時間（

X 軸），能量強度（

Y 軸）表示。

SMOOTH：

OFF：顯示每秒 2048 個數據當中的最大值

ON：顯示每秒 25 個數據中最大值

UNITS：*J/W, mJ/mW,uJ/uW—選擇能量計單位

DISPLAYS： LOW,MEDIUM,HIGH-選擇顯示的亮度

SAVE

↓→ EXIT

-按鈕指示

注意：請勿在開機狀態下取下電池！并保護好儀器感光探頭
